SCVC Coassiali FLANGIA - SCVA-3
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI SCVA Ortogonali - SCVA-3 - DATI TECNICI
| FORZA 25000N FORCE 25000N |
Diametro vite 35 Screw diameter 35 |
Passo vite 6 Screw pitch 6 |
||||
| Velocità mm/sec Speed |
2,9 | 4,5 | 7,2 | 9,3 | 14,5 | |
| Potenza installata KW Motor power KW |
0,55 | 0,75 | 1,1 | 1,5 | 2,2 | |
| Grandezza motore Size of motor |
80-B5 | 80-B5 | 100-B5 | 100-B5 | 100-B5 | |
| Giri motore /1' Motor RPM |
900 | 1400 | 700 | 900 | 1400 | |
| Giri corona Crown wheel RPM |
29 | 45 | 72 | 93 | 145 | |

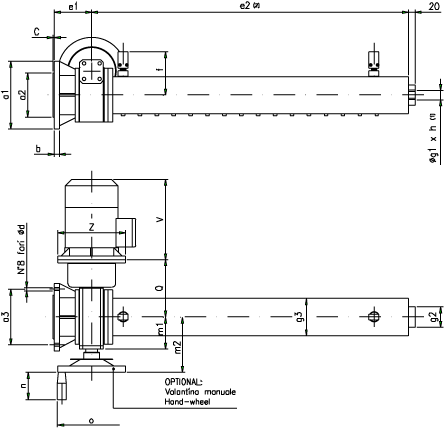

ATTUATORI SCVA Ortogonali - SCVA-3 - DIMENSIONI
| Tipo Type |
a1 | a2 | a3 | b | c | d | e1 | e2 | f | g1 | g2 | g3 | h | m1 | m2 | n | o |
| SCVA - 3 | 200 | 130 | 165 | 15 | 3,5 | 9 | 110 | 237 | 130 | 20x2,5 | 60 | 110 | 40 | 100 | 164 | 80 | 200 |
(1) Vedere ESTREMITA STELO
(2) Aggiungere il valore della corsa
Quote di massima non impegnative
DIMENSIONE "Q"
| TIPO TYPE |
Grandezza - Size | ||||
| 71 | 80 | 90 | 100 | ||
| SCVA - 3 | Q | 160 | 170 | 180 | 190 |
SPECIFICA MOTORI: DIMENSIONI "V" e "Z"
| tipo type |
63A | 63B | 71A | 71B | 80A | 80B | 90S | 90L | 100L | 112M | 132S | 132M | 160M |
| V | 175 | 188 | 185 | 204 | 210 | 230 | 254 | 280 | 322 | 346 | 368 | 406 | 472 |
| Z | 140 | 140 | 160 | 160 | 200 | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 350 |
