ATTUATORI A RICIRCOLO DI SFERE - ALCT
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI A RICIRCOLO DI SFERE - ALCT - DATI TECNICI
| grandezza size |
4 | 5 | 6 | |||||||
| forza (N) force (N) |
12000 1) | 10000 | 3250 | 25000 1) | 20000 | 7000 | 50000 1) | 40000 | 15000 | |
| V mm/sec. | 40 | 62 | 150 | 38 | 60 | 150 | 37 | 57 | 150 | |
| Giri motore/1' Motor R.P.M. |
900 | 1400 | 900 | 900 | 1400 | 900 | 900 | 1400 | 900 | |
| Giri stelo/1' Stem R.P.M. |
240 | 373 | 900 | 230 | 361 | 900 | 225 | 343 | 900 | |
| Passo stelo Stem pitch |
10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| MOTORE MOTOR |
KW | 0,55 | 0,75 | 0,55 | 1,1 | 1,5 | 1,1 | 2,2 | 3 | 2,2 |
| N poli Poles |
6 | 4 | 6 | 6 | 4 | 6 | 6 | 4 | 6 | |
| Grand. Size |
80 | 90 | 112 | 100 | 112 | |||||
| Forma Shape |
B 14 Autofren. Selfbraking |
B 14 Autofren. Selfbraking |
B 14 Autofren. Selfbraking |
|||||||
| Corsa mass. Max stroke |
mm 1000 | mm 1250 | mm 1500 | |||||||

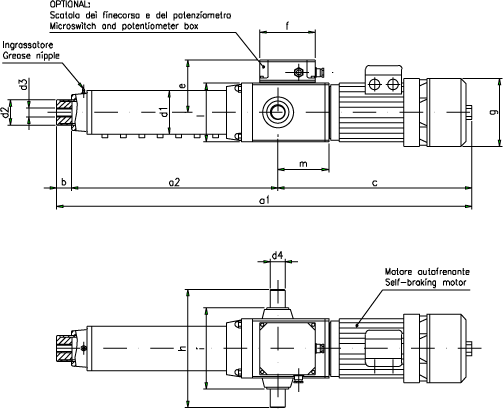

ATTUATORI A RICIRCOLO DI SFERE - ALCT - DIMENSIONI
| tipo type |
a1 1) | a2 1) | b | c | d1 | d2 | d3 (2) | d4 | e | f | g | h | i | l | m |
| alct - 4 | 760 | 282 | 28 | 450 | 100 | 55 | 20x1,5x33 | 30 | 128 | 150 | 160 | 270 | 190 | 140 | 114 |
| alct - 5 | 876 | 346 | 30 | 500 | 120 | 70 | 24x2x43 | 40 | 138 | 150 | 180 | 320 | 220 | 160 | 140 |
| alct - 6 | 1065 | 422 | 33 | 610 | 150 | 85 | 30x2x53 | 50 | 158 | 150 | 220 | 390 | 270 | 200 | 168 |
1) Aggiungere il valore della corsa in mm.
_ Le quote a1, c, g possono variare secondo il tipo di motore installato. - Dimensioni non impegnative.
2) See screw top end
