SCVC Coassiali FLANGIA - SCVA-0
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI SCVA Ortogonali - SCVA-0 - DATI TECNICI
| FORZA 7500N FORCE |
Diametro vite 20 Screw diameter 20 |
Passo vite 4 Screw pitch 4 |
||||
| Velocità mm/sec Speed |
2 | 3 | 4,8 | 6,3 | 9,6 | |
| Potenza installata KW Motor power KW |
0.09 | 0,12 | 0,18 | 0,25 | 0,37 | |
| Grandezza motore Size of motor |
63-B5 | 63-B5 | 80-B5 | 71-B5 | 71-B5 | |
| Giri motore /1' Motor RPM |
900 | 1400 | 700 | 900 | 1400 | |
| Giri corona Crown wheel RPM |
29 | 45 | 72 | 93 | 145 | |

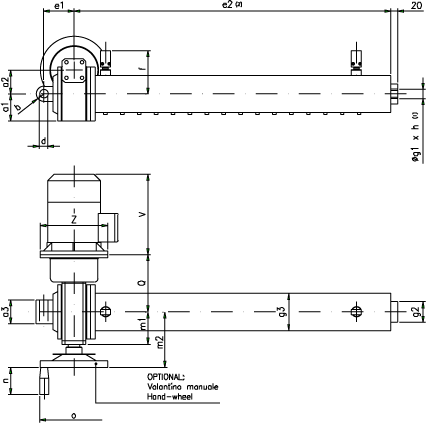

ATTUATORI SCVA Ortogonali - SCVA-0 - DIMENSIONI
| Tipo Type |
a1 | a2 | a3 | b | c | d | e1 | e2 | f | g1 | g2 | g3 | h | m1 | m2 | n | o |
| SCVA - 0 | 140 | 95 | 115 | 12 | 3 | 7 | 85 | 165 | 110 | 14x2 | 40 | 70 | 24 | 63,5 | 110 | 65 | 125 |
(1) Vedere ESTREMITA STELO
(2) Aggiungere il valore della corsa
Quote di massima non impegnative
DIMENSIONE "Q"
| TIPO TYPE |
Grandezza - Size | |||
| 63 | 71 | 80 | ||
| SCVA - 0 | Q | 112,5 | 119,5 | 130 |
SPECIFICA MOTORI: DIMENSIONI "V" e "Z"
| tipo type |
63A | 63B | 71A | 71B | 80A | 80B | 90S | 90L | 100L | 112M | 132S | 132M | 160M |
| V | 175 | 188 | 185 | 204 | 210 | 230 | 254 | 280 | 322 | 346 | 368 | 406 | 472 |
| Z | 140 | 140 | 160 | 160 | 200 | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 350 |
