SCVC Coassiali OCCHIELLO - SCVA-4
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI SCVA Ortogonali - SCVA-4 - DATI TECNICI
| FORZA 35000N FORCE 35000N |
Diametro vite 40 Screw diameter 40 |
Passo vite 7 Screw pitch 7 |
||||
| Velocità mm/sec Speed |
3,4 | 5,2 | 8,4 | 10,8 | 16,5 | |
| Potenza installata KW Motor power KW |
0,75 | 1,1 | 1,5 | 2,2 | 3 | |
| Grandezza motore Size of motor |
90-B5 | 90-B5 | 112-B5 | 112-B5 | 100-B5 | |
| Giri motore /1' Motor RPM |
900 | 1400 | 700 | 900 | 1400 | |
| Giri corona Crown wheel RPM |
29 | 45 | 72 | 93 | 145 | |

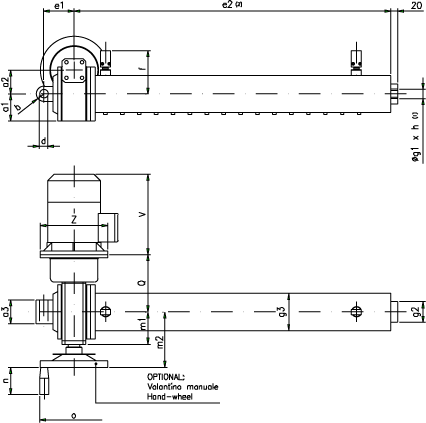

ATTUATORI SCVA Ortogonali - SCVA-4 - DIMENSIONI
| Tipo Type |
a1 | a2 | a3 | b | d | e1 | e2 | f | g1 | g2 | g3 | h | m1 | m2 | n | o |
| SCVA - 4 | 90 | 80 | 71 | 32 | 30 | 115 | 270 | 135 | 24x3 | 65 | 125 | 40 | 107 | 176 | 80 | 200 |
(1) Vedere ESTREMITA STELO
(2) Aggiungere il valore della corsa
Quote di massima non impegnative
DIMENSIONE "Q"
| TIPO TYPE |
Grandezza - Size | ||||
| 80 | 90 | 100 | 112 | ||
| SCVA - 4 | Q | 178 | 188 | 214 | 214 |
SPECIFICA MOTORI: DIMENSIONI "V" e "Z"
| tipo type |
63A | 63B | 71A | 71B | 80A | 80B | 90S | 90L | 100L | 112M | 132S | 132M | 160M |
| V | 175 | 188 | 185 | 204 | 210 | 230 | 254 | 280 | 322 | 346 | 368 | 406 | 472 |
| Z | 140 | 140 | 160 | 160 | 200 | 200 | 200 | 200 | 250 | 250 | 300 | 300 | 350 |
