ATTUATORI - SERIE LEGGERA - ALVT
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI SERIE LEGGERA - ALVT - DATI TECNICI
| GRANDEZZA SIZE |
1 | 2 | 3 | ||||
| forza (N) force (N) |
2000 | 4000 | 8000 | ||||
| v mm/sec. | 3 | 6 | 4 | 8 | 5 | 10 | |
| Giri motore/1' Motor R.P.M. |
1400 | 1400 | 1400 | ||||
| Giri stelo/1' Stern R.P.M. |
60 | 60 | 60 | ||||
| Passo stelo Stern pitch |
3 | 6 | 4 | 8 | 4 | 8 | |
| MOTORE MOTOR |
KW | 0,06 | 0,09 | 0,12 | 0,18 | 0,25 | 0,37 |
| N° poli Poles |
4 | 4 | 4 | ||||
| Grand. Size |
56 | 63 | 71 | ||||
| Forma Shape |
B 14 | B 14 | B 14 | ||||
| Corsa mass. (mm) Max stroke (mm) |
400 | 600 | 800 | ||||

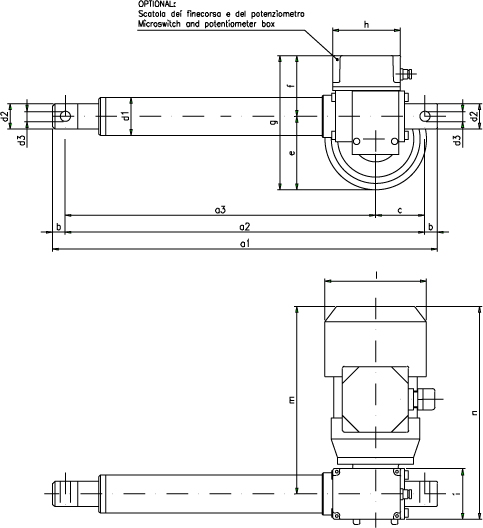

ATTUATORI SERIE LEGGERA - ALVT - DIMENSIONI
| Gr | a1 (1) | a2 (1) | a3 (1) | b | c | d1 | d2 | d3 | e | f | g | h | i | l | m | n |
| 1 | 205 | 185 | 142,5 | 10 | 42,5 | 35 | 22 | 8 | 81 | 64 | 145 | 75 | 50 | 117 | 216 | 247 |
| 2 | 255 | 225 | 167 | 15 | 58 | 45 | 30 | 12 | 91 | 69 | 160 | 80 | 60 | 127 | 231 | 269 |
| 3 | 323 | 283 | 210 | 20 | 73 | 55 | 40 | 16 | 103 | 74 | 177 | 95 | 70 | 141 | 255 | 300 |
(1) Aggiungere il valore della corsa in mm.
- Le quote e, g, l, m, n possono variare secondo il tipo di motore installato. - Dimensioni non impegnative.
