ATTUATORI - SERIE LEGGERA - ALPT
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI SERIE LEGGERA - ALPT - DATI TECNICI
| GRANDEZZA SIZE |
1 | 2 | 3 | ||||
| forza (N) force (N) |
1200 | 600 | 2000 | 1000 | 4000 | 2000 | |
| v mm/sec. | 22 | 45 | 30 | 60 | 37 | 75 | |
| Giri motore/1' Motor R.P.M. |
1400 | 1400 | 1400 | ||||
| Giri stelo/1' Stern R.P.M. |
530 | 500 | 480 | ||||
| Passo stelo Stern pitch |
3 | 6 | 4 | 8 | 4 | 8 | |
| MOTORE MOTOR |
KW | 0,09 | 0,18 | 0,37 | |||
| N° poli Poles |
4 | 4 | 4 | ||||
| Grand. Size |
56 | 63 | 71 | ||||
| Forma Shape |
B 14 | B 14 | B 14 | ||||
| Corsa mass. (mm) Max stroke (mm) |
400 | 600 | 800 | ||||

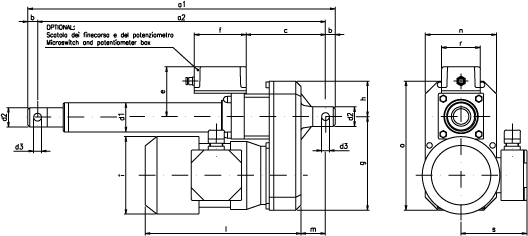

ATTUATORI SERIE LEGGERA - ALPT - DIMENSIONI
| Gr | a1 (1) | a2 (1) | b | c | d1 | d2 | d3 | e | f | g | h | i | l | m | n | o | r | s |
| 1 | 236 | 216 | 10 | 96 | 35 | 22 | 8 | 67 | 75 | 125 | 45 | 117 | 216 | 25 | 90 | 170 | 50 | 98 |
| 2 | 296 | 266 | 15 | 126 | 45 | 30 | 12 | 74 | 80 | 145 | 55 | 127 | 238 | 38 | 110 | 200 | 60 | 102 |
| 3 | 372 | 332 | 20 | 157 | 55 | 40 | 16 | 84 | 95 | 175 | 65 | 141 | 264 | 48 | 130 | 240 | 70 | 109 |
(1) Aggiungere il valore della corsa in mm.
_ Le quote i, l, s possono variare secondo il tipo di motore installato. - Dimensioni non impegnative.
