ATTUATORI - SERIE LEGGERA - ALPT-f
ELE-FANTINI by Marzorati Sistemi di Trasmissione
ATTUATORI SERIE LEGGERA - ALPT-f - DATI TECNICI
| GRANDEZZA SIZE |
1 | 2 | 3 | ||||
| forza (N) force (N) |
1200 | 600 | 2000 | 1000 | 4000 | 2000 | |
| v mm/sec. | 22 | 45 | 30 | 60 | 37 | 75 | |
| Giri motore/1' Motor R.P.M. |
1400 | 1400 | 1400 | ||||
| Giri stelo/1' Stern R.P.M. |
530 | 500 | 480 | ||||
| Passo stelo Stern pitch |
3 | 6 | 4 | 8 | 4 | 8 | |
| MOTORE MOTOR |
KW | 0,09 | 0,18 | 0,37 | |||
| N° poli Poles |
4 | 4 | 4 | ||||
| Grand. Size |
56 | 63 | 71 | ||||
| Forma Shape |
B 14 | B 14 | B 14 | ||||
| Corsa mass. (mm) Max stroke (mm) |
400 | 600 | 800 | ||||

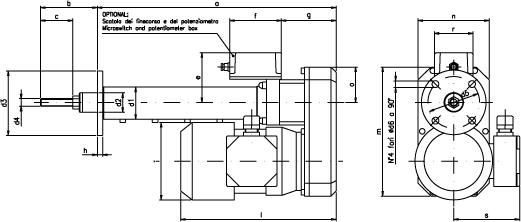

ATTUATORI SERIE LEGGERA - ALPT-f - DIMENSIONI
| Gr | a(1) | b | c | d1 | d2 | d3 | d4 | d5 | d6 | e | f | g | h | i | l | m | n | o | r | s |
| 1 | 166 | 64,5 | 30 | 40 | 22 | 80 | M 8 | 65 | 8,5 | 67 | 75 | 71 | 6 | 117 | 216 | 170 | 90 | 45 | 50 | 98 |
| 2 | 200 | 88 | 50 | 50 | 30 | 100 | M 12 | 80 | 10,5 | 74 | 80 | 88 | 8 | 127 | 238 | 200 | 110 | 55 | 60 | 102 |
| 3 | 241 | 121 | 70 | 60 | 40 | 120 | M 16 | 95 | 12,5 | 84 | 95 | 109 | 10 | 141 | 264 | 240 | 130 | 65 | 70 | 109 |
(1) Aggiungere il valore della corsa in mm.
_ Le quote i, l, s possono variare secondo il tipo di motore installato. - Dimensioni non impegnative.
